Info over Arduino

Ok er is veel informatie over de Arduino. Voor de mensen die dit niet weten is www.arduino.cc en www.arduino.nu een goede start !

Vorderingen met de Arduino

Ok het is stom maar het bordje is defect !
Oorzaak voedingspanning via Vin aangesloten en dan ga je om de beveiligingsdiode om !
Uiteraard aansluitingen niet gecontroleerd en je raad het al, rook.........
Het lijkt nu op een defecte microchip en dus uitzoeken hoe ik de bootloader in een nieuwe Atmel328P kan krijgen.
En dan maar hopen dat dit het enige onderdeel is wat de geest heeft gegeven .....

Les geleerd : plaats zelf diode in aansluiting naar V in !!!!!!!

woensdag 25 augustus 2010

Opzetten Arduino sketch

Het opzetten van een sketch is aan strikte regels gebonden:
  • start met titel commentaar
  • invullen constanten
  • invullen variabelen
  • éénmalige setup uitvoeren
  • programma loop schrijven.

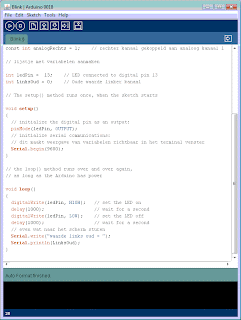

In de volgende twee schermafdrukken komt een en ander tot leven.



De regels;

// initialize serial communications: deze éénmalig invoeren !
Serial.begin(9600);

Maken het zichtbaar maken van het programma verloop mogelijk in het terminal venster.

Deze regels schrijven info naar het terminal venster !

Serial.write("waarde links oud = ");
Serial.println(LinksOud);
Serial.write("waarde links nieuw = ");
Serial.println(analogValueL);

Waar zit dat terminal venster dan ?


Links zie je het terminalvenster. Deze wordt zichtbaar door het indrukken van de linker knop op de sketch IDE.

Starten met de Arduino microcontroller deel 1

Hallo, vandaag is hij dan aangekomen de Arduino Duemilanove.
Deels om eens te kijken wat de mogelijkheden zijn voor dit bordje met de bijbehorende open source software.
Maar meteen een projectje gezocht en uiteraard meteen een uitdaging!

Voor de koppeling tussen een Teleradio afstandbediening en een gelijkstroommotor regeling een convertor nodig.

Ingaand 0 tot 10 Volt en uitgaand een electronische potentiometer van 0 Kohm tot 10 Kohm.

Oplossing:

spanningsdeling 10 Volt naar 5 Volt (maximum analoge ingang Arduino) en Arduino op basis van de aangeboden spanning pulsjes laten genereren met een up/down signaal.
Pulsjes en up/down signaal aanbieden aan DS1804 digitale potmeter en ....... dit zou het moeten doen.


Eerst maar even uitproberen op een klein printje voordat een werkelijk ontwerp wordt gemaakt. Later kan hiervoor een shield (Arduino aanduiding voor opsteekprint !) gemaakt worden.

De software zal ik in de gratis Arduino omgeving ontwikkelen.



Voor de liefhebber alles over Arduino te vinden op: http://www.arduino.cc/ of http://www.arduino.nu/

rest volgt zo spoedig mogelijk !
oant sjen !
